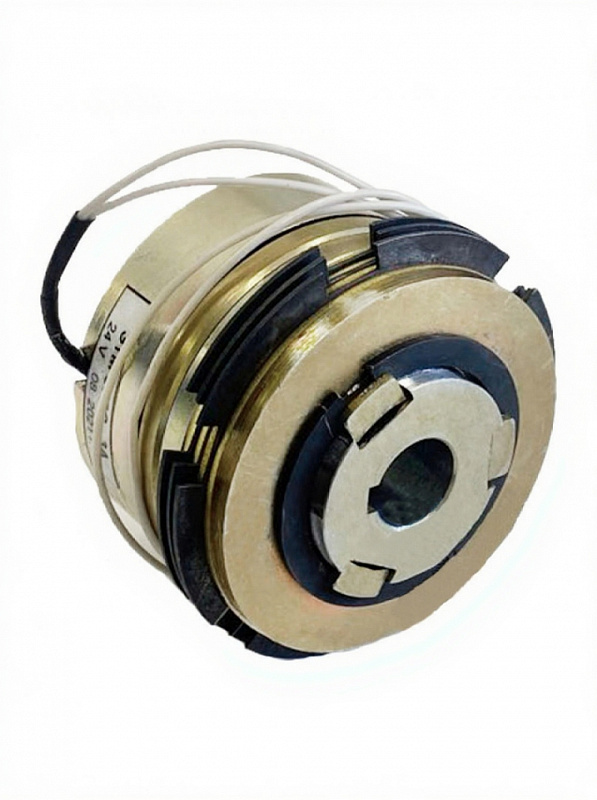

Муфта электромагнитная ЭТМ 155-3Н

Муфта электромагнитная ЭТМ 155-3Н
Муфта электромагнитная ЭТМ 155-3Н
В наличии
108900
р.
В корзину
  • Описание
  • Характеристики
  • Оплата
  • Доставка

Характеристики товара

  • Рабочая среда: Сухая
  • Габарит муфты: 15
  • Исполнение муфты: Бесконтактная (ЭТМ ..5)
  • Диаметр муфты, мм: 220
  • Типоразмер посадочного отверстия: 3
  • Тип посадочного отверстия: Шлицевое
  • Номинальное напряжение катушки, В: 24
  • Номинальный передаваемый момент, Нм: 1600

Описание муфты ЭТМ 155-3Н

Муфты электромагнитные ЭТМ...5С "сухие" применяются там, где недопустимо применение масляных муфт по каким-либо причинам (технологическим, экологическим и т.д.).

Устройство муфты серии ЭТМ..5С

Муфты тормозного исполнения ЭТМ..5С состоят из корпуса 2, катушки 7, якоря 8, пакета фрикционных дисков 4 и 9 (внутренних и наружных), нажимного диска 10 с фиксатором 11, объединенные общей втулкой 12, которые изготовлены из немагнитного материала. Тяги якоря и нажимной диск служат для передачи усилия притяжения якоря на пакет фрикционных дисков, которые прижимаются к регулировочной гайке 5. Она служит для компенсации износа дисков. При включении муфты, к валу 1 прикладывается тормозной момент. По окончанию торможения вал удерживается моментом, равным передаваемому моменту муфты. Усилие торможения замыкается на корпус через ведущий вал 6, поводок муфты 3, наружные диски, якорь.

Крепление муфты осуществляется при помощи вала 1 и трех винтов.

Габаритные и присоединительные размеры муфт тормозного исполнения

Габарит муфты D2 D D1 S L l Масса, кг
057079700,252190,9
068089800,260241,4
079099900,2563262
081001091000,2570312,85
091101181100,375283,45
101251331250,385345,5
111401481400,398407,8
121601681600,41155011,2
131801881800,41356015,8
142052132000,41456322,8
152202372200,51657232,2

Посадочные размеры муфт тормозного исполнения

Габарит муфты Группы и размеры шпоночных посадочных отверстий Группы и размеры шлицевых посадочных отверстий
Группа А1 Группа А2 Группа А3 Группа Н1 Группа Н2 Группа Н3
d1H7b1H9d1+t1 d1H7b1H9d1+t1 d1H7b1H9d1+t1 DH7dH12bF10 DH7dH12bF10 DH7dH12bF10
0520623.318519,616518.322186------
0622523.920622,318519.92521622186---
0725627.322624,320622.3302662521622186
0830832.625827,622624.3342863026625216
09351037.930832,625827.6403683428630266
10401042.9351038,330832.6464284036834286
11501453.3401243,3351038.3544684642840368
12601463.3501663,8401243.3655685446846428
13801682.9701674,3601463.8726286556854468
14901892.9801884,4701674.38272107262872568
Рабочая среда
Сухая
Габарит муфты
15
Исполнение муфты
Бесконтактная (ЭТМ ..5)
Диаметр муфты, мм
220
Типоразмер посадочного отверстия
3
Тип посадочного отверстия
Шлицевое
Номинальное напряжение катушки, В
24
Номинальный передаваемый момент, Нм
1600
