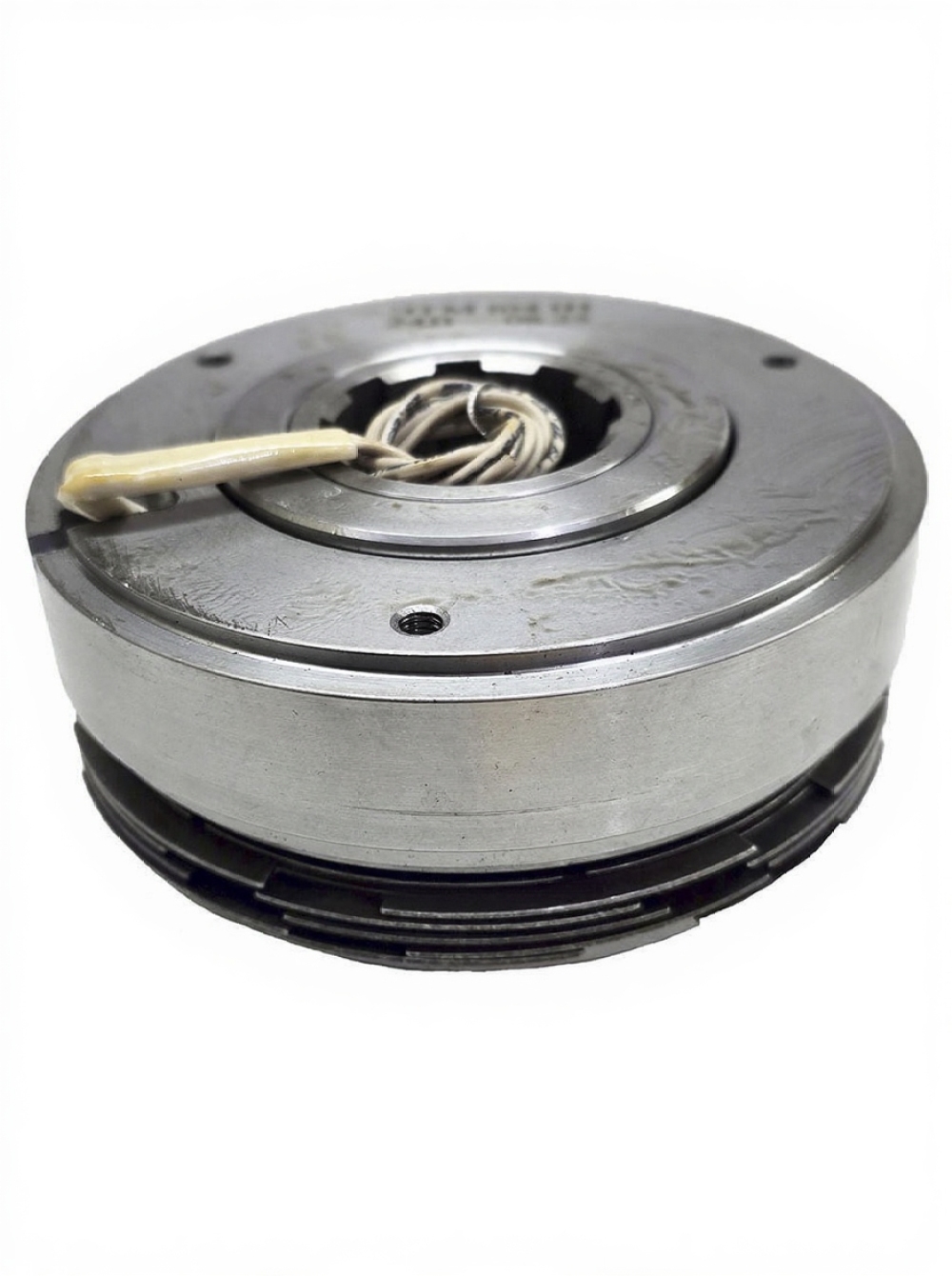

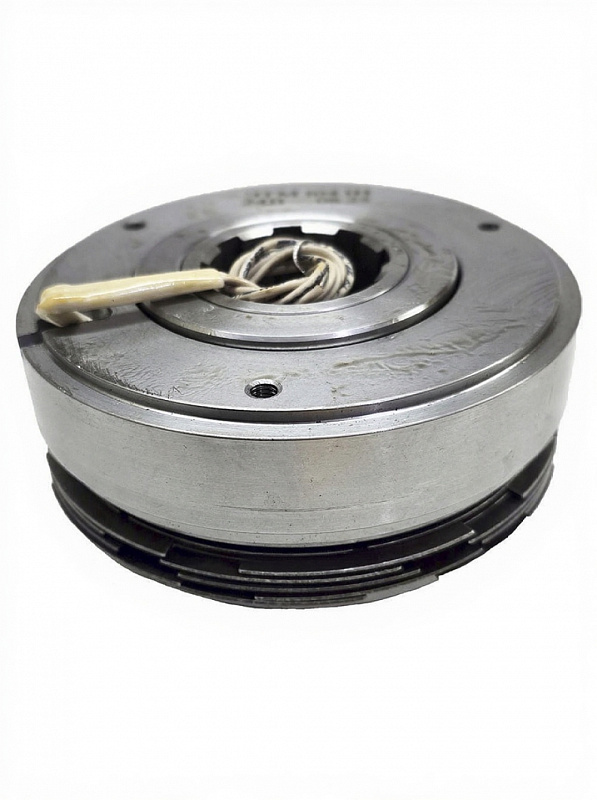

Муфта электромагнитная ЭТМ 154-2Н

Муфта электромагнитная ЭТМ 154-2Н — это бесконтактное устройство, предназначенное для дистанционного управления приводами станков и других механизмов. Муфты серии ЭТМ..4 оснащены неподвижным магнитным телом, которое жестко фиксируется на корпусе оборудования. Наличие балластного зазора между магнитным телом и ротором минимизирует теплопередачу, обеспечивая высокую надежность даже при интенсивных режимах работы.

Характеристики товара:

• Рабочая среда: Масляная
• Габарит муфты: 15
• Исполнение муфты: Бесконтактная (ЭТМ ..4)
• Диаметр муфты, мм: 240
• Типоразмер посадочного отверстия: 1
• Тип посадочного отверстия: Шлицевое
• Номинальное напряжение катушки, В: 24
• Мощность катушки при температуре 20 С, Вт: 112,8
• Номинальный вращающий момент, Нм: 1600
• Номинальный передаваемый момент, Нм: 2500
• Номинальная частота вращения, об/мин: 750
• Предельная частота вращения, об/мин: 2500

Условия эксплуатации:

• Высота над уровнем моря: не более 1000 м.
• Окружающая среда: невзрывоопасная, без агрессивных газов и паров, разрушающих металл и изоляцию.
• Защита: место установки должно быть защищено от попадания воды и эмульсии.
• Вибрация: до 60 Hz при ускорении не более 1g.
• Рабочее положение: преимущественно горизонтальное (допускается вертикальное).
• Среда: эксплуатация строго в масляной среде (индустриальное масло).

Устройство и монтаж:

Магнитная система включает магнитное тело, ротор, фрикционные диски и якорь. Магнитное тело монтируется неподвижно на корпусе станка с помощью винтов, что позволяет использовать вынесенный токопровод. Вал сопрягается со втулкой через шпонку или шлицы (в зависимости от исполнения). Наружные диски фиксируются с поводком.

Габаритные и присоединительные размеры муфт ЭТМ..4:

Посадочные размеры (шпоночные и шлицевые):
