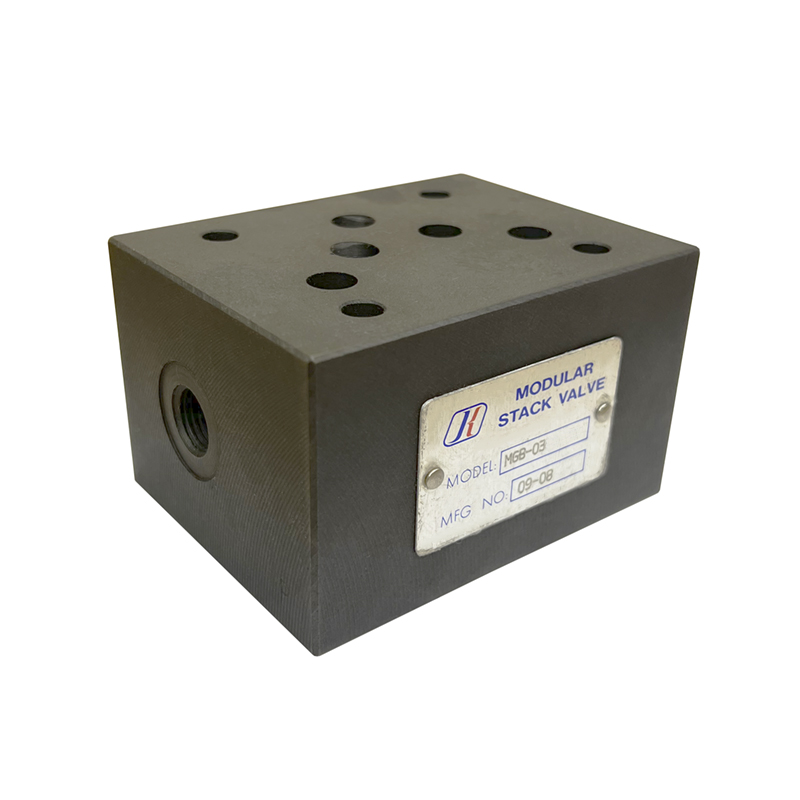

Плита монтажная MGB-03-PB

Назначение и применение

Монтажная плита MGB-03-PB производства JENKHO предназначена для построения надежных гидравлических систем с использованием модульной аппаратуры стандарта CETOP 5 (Ду 10). Данная модель является базовым элементом для установки гидрораспределителей и клапанов, обеспечивая компактное соединение исполнительных механизмов с линией нагнетания. Основная конструктивная особенность модификации PB — наличие портов для подключения манометров непосредственно к каналам P (нагнетание) и B (рабочая линия). Это позволяет осуществлять оперативный мониторинг давления в системе без врезки дополнительных тройников или измерительных адаптеров в трубопровод, что снижает риск утечек и упрощает компоновку агрегата.

Технические преимущества и материалы

Плита изготовлена из высокопрочного чугуна. Выбор этого материала обусловлен необходимостью работы в условиях высоких циклических нагрузок и давления. Чугунный корпус эффективно гасит вибрации от работы насосной станции и обладает высокой износостойкостью резьбовых соединений. Ключевые эксплуатационные параметры:

• Рабочее давление: Плита рассчитана на эксплуатацию в системах с давлением до 320 бар, что позволяет использовать её в большинстве промышленных гидроприводов и мобильной технике.
• Пропускная способность: Максимальный расход жидкости составляет 100 л/мин. Оптимизированная внутренняя геометрия каналов минимизирует гидравлические потери и предотвращает избыточный нагрев рабочей среды.
• Стандарт монтажа: Соответствие типоразмеру CETOP 5 (Ду 10) гарантирует полную взаимозаменяемость с аппаратурой ведущих мировых производителей.

Конструктивные особенности

Модель MGB-03-PB выполнена в одноместном исполнении. Для подключения контрольно-измерительных приборов предусмотрена стандартная трубная цилиндрическая резьба G 1/4", которая обеспечивает герметичность соединения при использовании соответствующих уплотнений. Компактные габариты и вес всего 1.1 кг позволяют интегрировать плиту в ограниченные пространства станочного оборудования или гидравлических блоков управления.

Почему стоит выбрать плиту JENKHO MGB-03-PB

Использование готовой монтажной плиты вместо самодельных сварных конструкций или сложных систем фитингов значительно повышает культуру сборки гидросистемы. Вы получаете готовое решение, которое прошло заводской контроль качества и испытания на герметичность. Отсутствие встроенного предохранительного клапана в данной модели делает её идеальным выбором для систем, где общая защита по давлению уже реализована на уровне насосного агрегата или вводного блока, позволяя не переплачивать за дублирующий функционал. Плита MGB-03-PB — это рациональное решение для инженеров и сервисных специалистов, ценящих надежность узлов и удобство последующего обслуживания оборудования.
