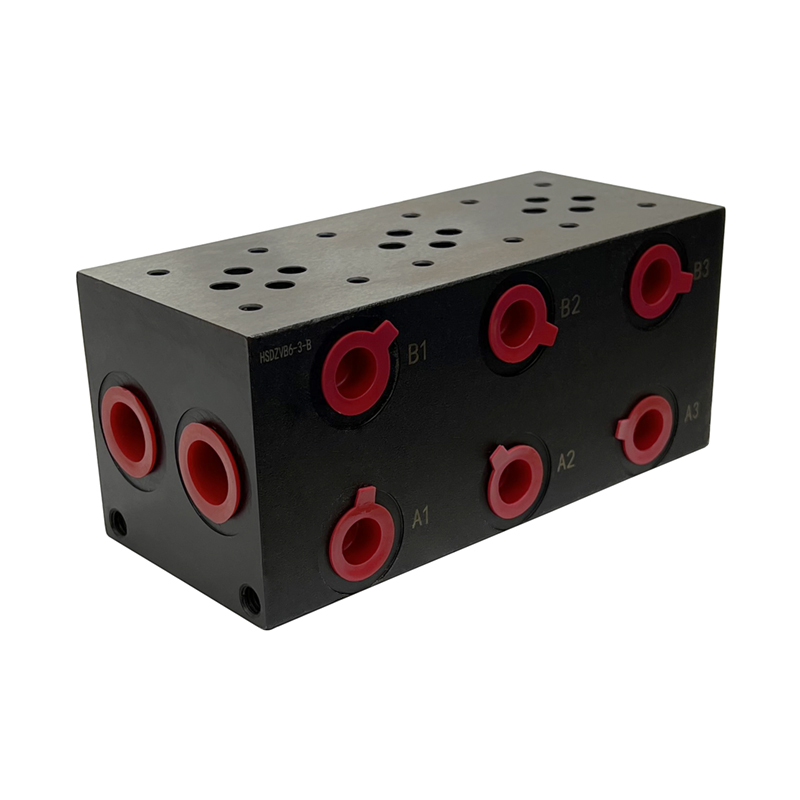

Плита монтажная HSD-ZVB6P-3-B

Плита монтажная HSD-ZVB6P-3-B: Надежное решение для группового монтажа гидрораспределителей

Монтажная плита HSD-ZVB6P-3-B от производителя HANSHANG HYDRAULIC — это базовый элемент гидравлической системы, предназначенный для компактной установки до трех гидрораспределителей. Данная модель относится к категории плит без предохранительного клапана, что делает её оптимальным выбором для систем, где общая защита по давлению уже реализована на уровне насосной станции или отдельного блока.

Технические возможности и эксплуатация

Плита спроектирована под стандарт CETOP 3 (Ду 6), что обеспечивает полную совместимость с большинством современных гидрораспределителей ведущих мировых брендов. Конструкция рассчитана на работу в тяжелых условиях: максимальное рабочее давление составляет 315 бар, а пропускная способность достигает 60 литров в минуту. Такие показатели позволяют использовать плиту в широком спектре промышленного оборудования — от металлообрабатывающих станков до мобильной спецтехники.

Корпус изделия выполнен из высококачественной стали. В отличие от алюминиевых аналогов, стальная плита обладает повышенной износостойкостью резьбовых соединений и устойчивостью к циклическим нагрузкам, что критически важно для предотвращения утечек при длительной эксплуатации под высоким давлением. Вес изделия составляет 6.98 кг, что подтверждает массивность и прочность конструкции.

Гидравлические подключения

Для удобства интеграции в систему плита оснащена портами с трубной цилиндрической резьбой:

• Основные рабочие порты: G 1/2";
• Дополнительные или управляющие линии: G 3/8".

Такое сочетание типоразмеров позволяет минимизировать гидравлические потери и упрощает подбор фитингов и адаптеров.

Преимущества использования многостанционной плиты

Применение плиты на 3 посадочных места позволяет значительно сократить количество трубопроводных линий и соединений в системе. Это не только уменьшает габариты гидравлического блока, но и снижает риск возникновения протечек, упрощая техническое обслуживание и диагностику оборудования.

Обратите внимание: Плита поставляется без монтажных кронштейнов в комплекте. Для надежной фиксации блока на станине или раме оборудования рекомендуется дополнительно приобрести специализированный комплект крепления, совместимый с серией HSD-ZVB6P.

Выбирая продукцию HANSHANG HYDRAULIC, вы получаете надежный компонент, отвечающий международным стандартам качества, который обеспечит стабильную работу вашей гидравлической системы в течение всего срока службы.
