Клапан предохранительный PBW25BG-1-6X/31.5DC24N/Z5L

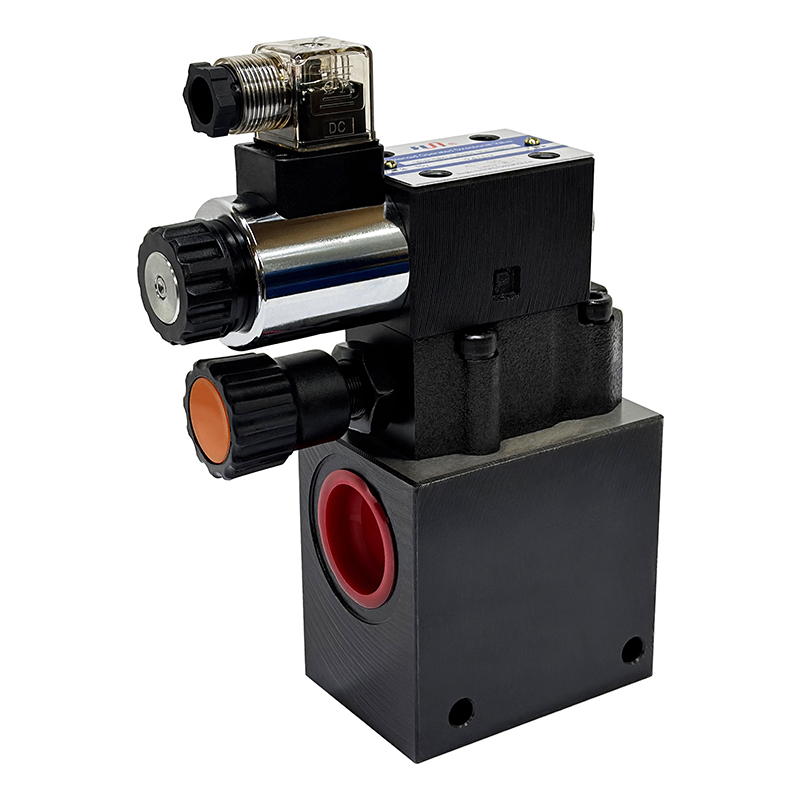

Предохранительный клапан PBW25BG-1-6X/31.5DC24N/Z5L: надежная защита и управление давлением

В современных гидравлических системах промышленного назначения стабильность давления является критическим фактором безопасности и долговечности оборудования. Предохранительный клапан непрямого действия PBW25BG-1-6X/31.5DC24N/Z5L от бренда HANSHANG HYDRAULIC разработан специально для работы в контурах с высокими нагрузками, где требуется не только ограничение давления, но и возможность дистанционной разгрузки системы.

Конструктивные особенности и принцип работы

Модель PBW25BG относится к клапанам непрямого действия. Это означает, что основной запорный элемент управляется вспомогательным пилотным каскадом. Такая конструкция обеспечивает более плавную работу и высокую точность срабатывания даже при резких скачках давления. Внутренний пилот и внутренний дренаж упрощают монтаж, избавляя от необходимости прокладки дополнительных внешних линий управления.

Одной из ключевых особенностей данного клапана является функция разгрузки при выключенной катушке электромагнита. При подаче напряжения 24 VDC клапан переходит в рабочий режим, поддерживая заданное давление. Как только питание снимается, поток масла направляется в бак с минимальным сопротивлением, что позволяет запускать насос без нагрузки или безопасно останавливать систему.

Технические преимущества и эксплуатация

Клапан обладает впечатляющими характеристиками для своего класса:

• Пропускная способность: Максимальный расход до 550 л/мин позволяет использовать его в мощных гидросистемах станочного парка, прессового оборудования и мобильной техники.
• Диапазон настройки: Возможность регулировки давления в пределах от 10 до 315 бар обеспечивает гибкость при настройке рабочих параметров. Максимальное рабочее давление корпуса составляет 350 бар.
• Материалы и надежность: Корпус выполнен из высокопрочного чугуна, что гарантирует устойчивость к механическим повреждениям и длительный срок службы в условиях циклической нагрузки. Вес изделия составляет 6 кг.
• Эргономика управления: Для ручной подстройки давления предусмотрена удобная рукоятка. Визуальный контроль работы электромагнита осуществляется через разъем со встроенным светодиодом, что значительно ускоряет диагностику системы на месте.

Монтаж и совместимость

Клапан предназначен для трубного монтажа с использованием резьбового соединения G 1.1/4". Условный проход (Ду) составляет 25 мм, что соответствует высоким стандартам производительности. Благодаря стандартному напряжению питания 24 вольта постоянного тока (DC), устройство легко интегрируется в большинство современных систем автоматизации.

Выбирая PBW25BG-1-6X/31.5DC24N/Z5L, вы получаете проверенное решение для защиты гидравлических линий от перегрузок, сочетающее в себе функции предохранительного клапана и разгрузочного устройства. Это оптимальный выбор для тех, кто ценит надежность компонентов и стабильность производственных процессов.
